反应器优化设计虚拟仿真实验

（一）内容介绍

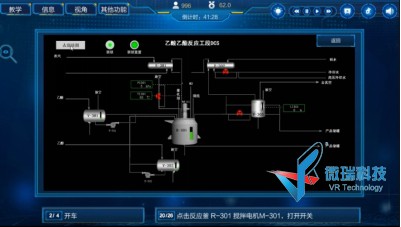

本虚拟仿真实验介绍了列管式固定床反应器、流化床反应器和间歇釜反应器的结构以及其适用的范围，针对给定的设计条件及参数，分别设计乙烯法合成乙酸乙烯的列管式固定床反应器、合成丙烯腈的流化床反应器、酯化法合成乙酸乙酯的间歇釜反应器，按要求对各反应器的零件进行组装，并进行设备的单元操作。

本项目主要包含以下内容：

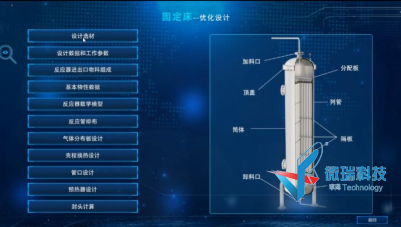

（1）固定床设备设计

（2）固定床设备组装

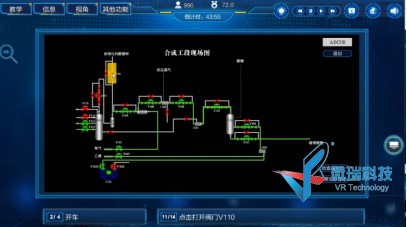

（3）固定床虚拟操作

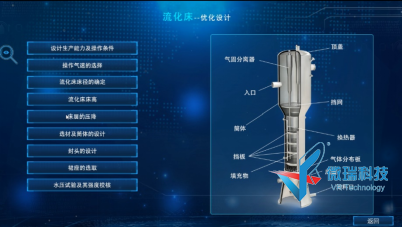

（4）流化床设备设计

（5）流化床设备组装

（6）流化床虚拟操作

（7）反应釜设备设计

（8）反应釜设备组装

（9）反应釜虚拟操作

本虚拟仿真实验分为3个模块，模块1，固定床设计实验；模块2，流化床设计实验；模块3，反应釜设计实验。

模块1，固定床设计实验

模块2，流化床设计实验

模块3，反应釜设计实验

（二）实验的特色和亮点

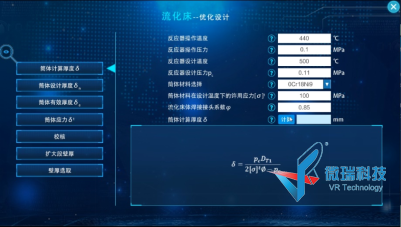

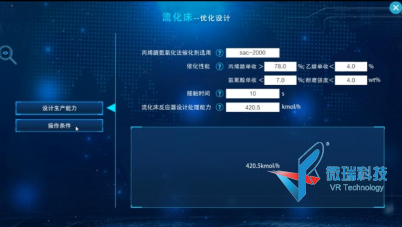

反应器优化设计虚拟仿真实验以理论数据为基础，通过数学模型，模拟乙烯法合成乙酸乙烯的列管式固定床反应器、合成丙烯腈的流化床反应器、酯化法合成乙酸乙酯的间歇釜反应器的设计过程，实验设计参数可以任意输入，后台根据输入结果进行计算，并判断所设计参数的合理性。

在实验设计中，根据给定的设计要求选择方案、查取数据、进行设备的设计计算，并对自己的选择做出论证和核算，经过反复的比较分析，择优选定最理想的方案和合理的设计。学生可以独立地运用所学到的基本理论，并与生产实际的知识相结合，提高分析和解决生产实际问题的综合能力。
